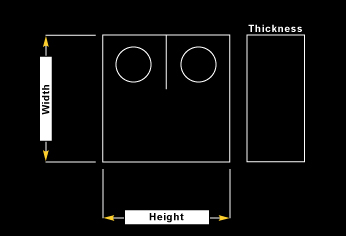

Cut-Up and Finish sizes for
common Fractures
Cut-Up Sizes Tolerance +/- .050"
|
Finish Sizes
|
||||||
Fracture Size
|
Width
|
Height
|
Thickness
|
Fracture Size
|
Width
|
Height
|
Thickness
|
0.250
|
1.000
|
0.850
|
0.450
|
0.250
|
0.800
|
0.600
|
0.250
|
0.3125
|
1.000
|
0.950
|
0.550
|
0.313
|
0.781
|
0.750
|
0.3125
|
0.400
|
1.250
|
1.200
|
0.600
|
0.400
|
1.000
|
0.960
|
0.400
|
0.500
|
1.500
|
1.450
|
0.750
|
0.500
|
1.250
|
1.200
|
0.500
|
0.590
|
1.700
|
1.600
|
0.800
|
0.590
|
1.475
|
1.416
|
0.590
|
0.600
|
1.750
|
1.700
|
0.800
|
0.600
|
1.500
|
1.440
|
0.600
|
0.700
|
2.000
|
1.900
|
0.900
|
0.700
|
1.750
|
1.680
|
0.700
|
0.750
|
2.000
|
2.000
|
1.000
|
0.750
|
1.875
|
1.800
|
0.750
|
0.800
|
2.250
|
2.200
|
1.000
|
0.800
|
2.000
|
1.920
|
0.800
|
0.900
|
2.500
|
2.400
|
1.100
|
0.900
|
2.250
|
2.160
|
0.900
|
1.000
|
2.750
|
2.700
|
1.250
|
1.000
|
2.500
|
2.400
|
1.000
|
1.250
|
3.375
|
3.250
|
1.500
|
1.250
|
3.125
|
3.000
|
1.250
|
1.500
|
4.000
|
4.000
|
1.750
|
1.500
|
3.750
|
3.600
|
1.500
|
1.750
|
4.600
|
4.450
|
2.000
|
1.750
|
4.375
|
4.200
|
1.750
|
2.000
|
5.200
|
5.200
|
2.250
|
2.000
|
5.000
|
4.800
|
2.000
|
2.250
|
5.900
|
5.650
|
2.500
|
2.250
|
5.625
|
5.400
|
2.250
|
2.500
|
6.500
|
6.300
|
2.750
|
2.500
|
6.250
|
6.000
|
2.500
|
3.000
|
7.750
|
7.450
|
3.250
|
3.000
|
7.500
|
7.200
|
3.000
|
4.000
|
10.200
|
9.850
|
4.250
|
4.000
|
10.000
|
9.600
|
4.000
|
4.250
|
10.900
|
10.450
|
4.500
|
4.250
|
10.625
|
10.200
|
4.250
|
Cut-Up Sizes for DADN and R-Curves
|
Finish Sizes for DADN and R-Curves
|
||||||
2.5 R-Curve
|
6.500
|
6.300
|
0.500
|
2.5 R-Curve
|
6.250
|
6.000
|
0.300
|
2.4 DADN
|
3.300
|
3.300
|
0.700
|
2.4 DADN
|
3.000
|
2.880
|
0.500
|
