Metallographie

Die metallographischen Labors von WMT&R wurden so entwickelt, dass sie allgemeinen sowie besonderen Bedürfnissen gerecht werden. Bei uns im Labor ist fast alles möglich-von der Probenfreigabe und Fremdüberwachung bis hin zur Fehleranalyse von Testproben, Fertigteilen und Verbindungselementen sowie der entsprechenden Problemlösung.

Eine große Investition in den metallographischen Einrichtungen hat es uns ermöglicht, alle Tätigkeiten, die mit der Metallographie und der Analyse verbunden sind, in einem einzigen modernen Gebäude zusammenzufassen. Diese Anlage ist in vier spezielle Arbeitsgruppen unterteilt: die Metallographische Abteilung, die Analytische Abteilung, die Abteilung für Wärmebehandlung, und das Testlabor für Stresskorrosion.

Unsere erfahrenen Techniker und Metallurgen arbeiten mit den analytischen und physikalischen Testgruppen eng zusammen, um ein vollständiges Verständnis der Eigenschaften eines Werkstoffes zu haben. Dadurch werden sogar schwierigste Probleme schnell erfasst und gelöst.

Die konventionelle Probenvorbereitung und das automatisierte Polierverfahren, bei denen die Kompressionshalterungen mit Durchmesser zwischen 3cm und 5cm eingesetzt werden, gewährleisten eine sehr gute Schnitthaltigkeit und die Flachheit der Proben. Andere Methoden sind die Kaltmontage und das Polieren von Schlitzen.

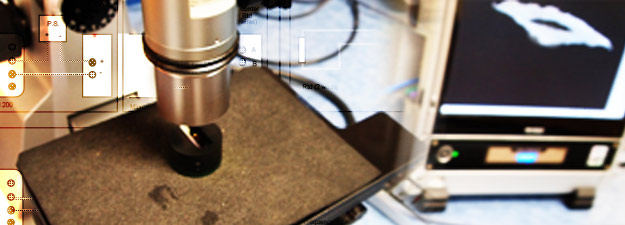

Lichtmikroskope, sowie konventionelle und inverse Metallmikroskope werden verwendet, um die folgenden Werkstoffeigenschaften zu bestimmen und mit 12x bis zu 1200x Vergrößerung zu fotografieren:

• Allgemeine Mikrostruktur
• Mikroreinheit
• Makro-/Körner- Strom
• Karbidverteilung
• IGA/IGO
• Entkohlung
• Legierungsverarmung
• Formguss Reaktionen
• Dendritenarmabstand
• Statistische Fläch-/Form- Analyse
• Schweißauswertungen
• Korngröße
• Porösität/DAS
• Alpha Case
• Diffusionsschichten
• Aufkohlung
• Blechdicken
• Bedingungen im oberflächennahen Bereich
• Volumenanteil
• Phasenumwandlungen
• ...und weitere Prüfungen

Unser EDV-Bildanalyse-System wird zur schnellen und genauen statistischen Auswertung verwendet, damit mehrere Beobachter die Proben gleichzeitig betrachten können. Digitale Foto-Seiten sind im PDF-, Standard TIFF-, JPEG- und Bitmap- Bildformate per Email erhältlich.

Dank unserer Härtetesteinrichtungen, die mit modernsten Instrumenten ausgestattet sind, können wir Härteprüfungen nach Rockwell durchführen, um schnelle und präzise Ergebnisse auf allen ASTM E-18 Skalen zu erhalten. Als unabhängige Drittstelle nimmt WMT&R Fremdüberwachung vor. Spezielle Prüfungen sind auf Anfrage erhältlich. Härtbarkeit nach Jominy wird ebenfalls durchgeführt.

Wir bieten zuverlässige Mikrohärteprüfungen nach ASTM E-92 und ASTM E-384 unter Einsatz von Knoop und Vickers Skalen, mit Ladungskapazitäten von 10 Gramm bis 10 Kilogramm an. Automatische Halte- und Lesefunktionen bieten einen schnellen Turnaround mit der Möglichkeit für elektronischen Datentransfer.

Brinell-Härteprüfungen mit Lasten von 500kg bis zu 3.000kg werden ebenfalls angeboten.

Zu den Standardprüfungen gehören: Röntgenanalyse, Linienanalyse, halb-quantitative Analyse, Kontaminationskontrolle, Fraktographie, Bestimmung der Legierungseigenschaften und eine allgemeine Fotografie bis zu 50.000x Vergrößerung. Daten und Fotos sind in digitaler Form erhältlich, um die maximale Flexibilität bei der electronischen Speicherung zu gewährleisten.

Zu den Schadensanalyse-Einrichtungen von WMT&R gehört ein Rasterelektronenmikroskop (REM) mit einer 100.000-fachen Vergrößerung. Zusätzlich kann eine EDS Röntgenanalyse nach ASTM E 1508 vor Ort durchgeführt werden. Dabei wird ein Feinelementedetektor zur Identifizierung von Partikeln mit Dimensionen von nur wenigen Mikrometern verwendet!
